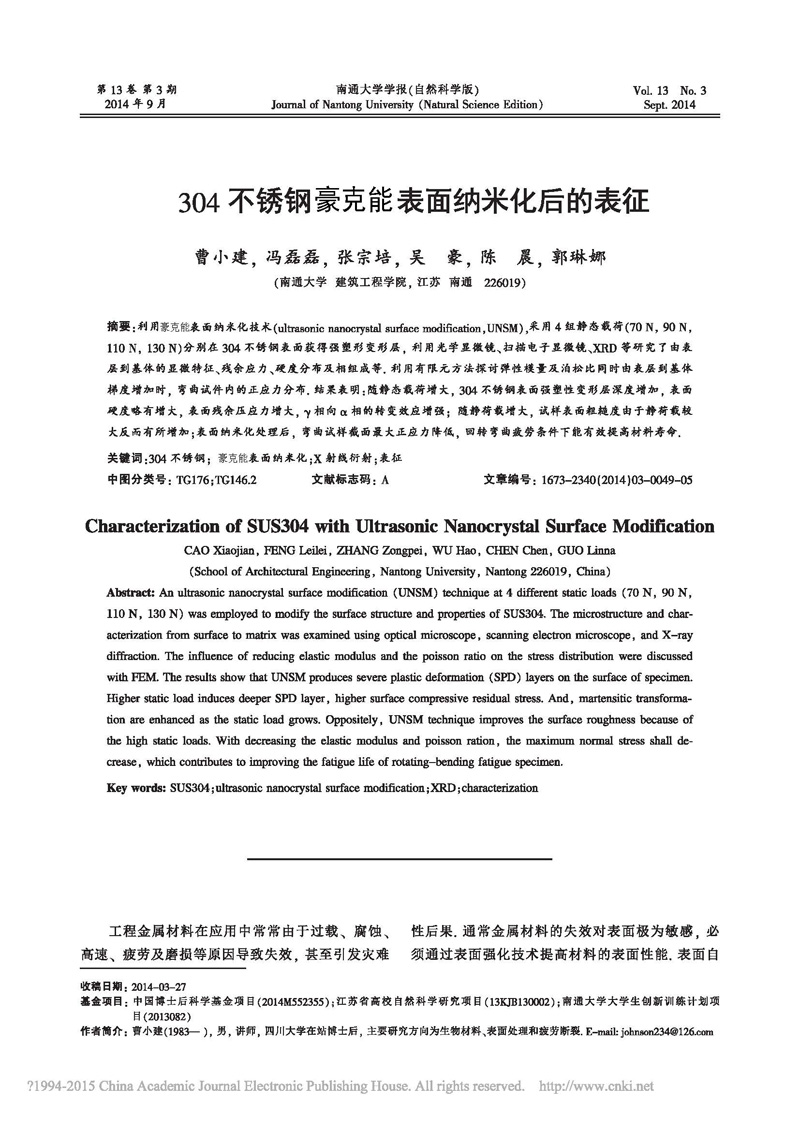

摘要:

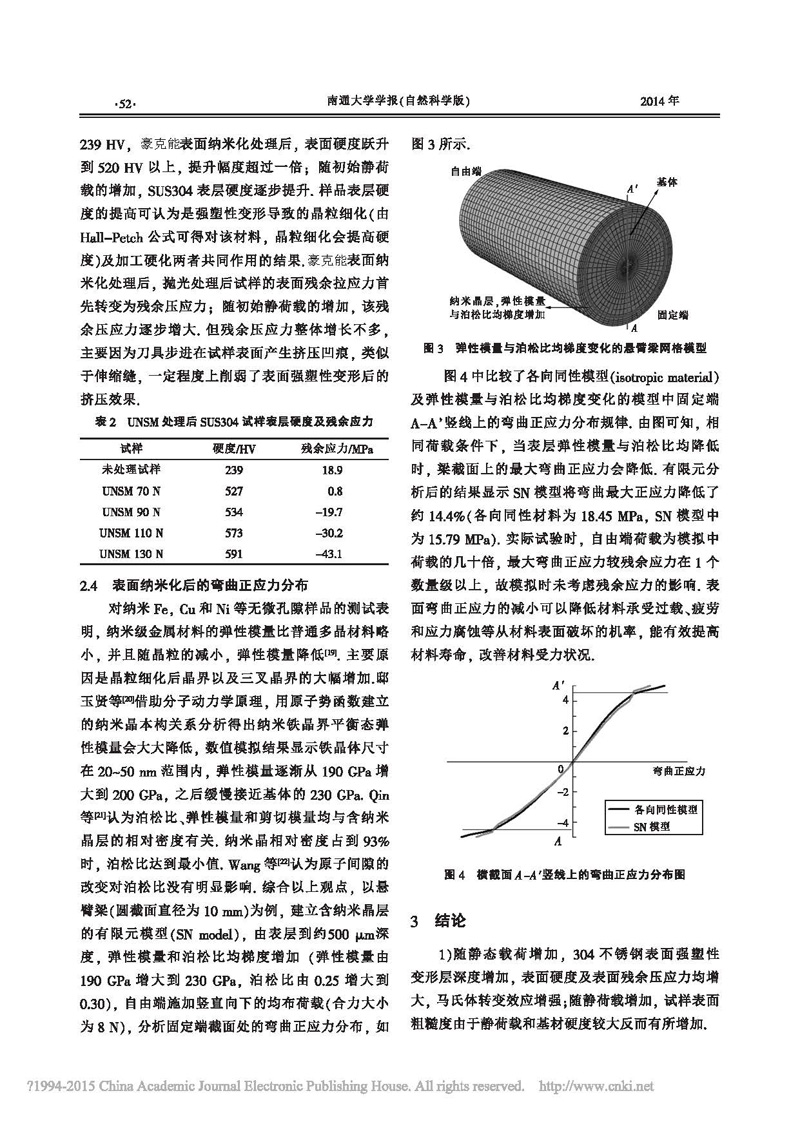

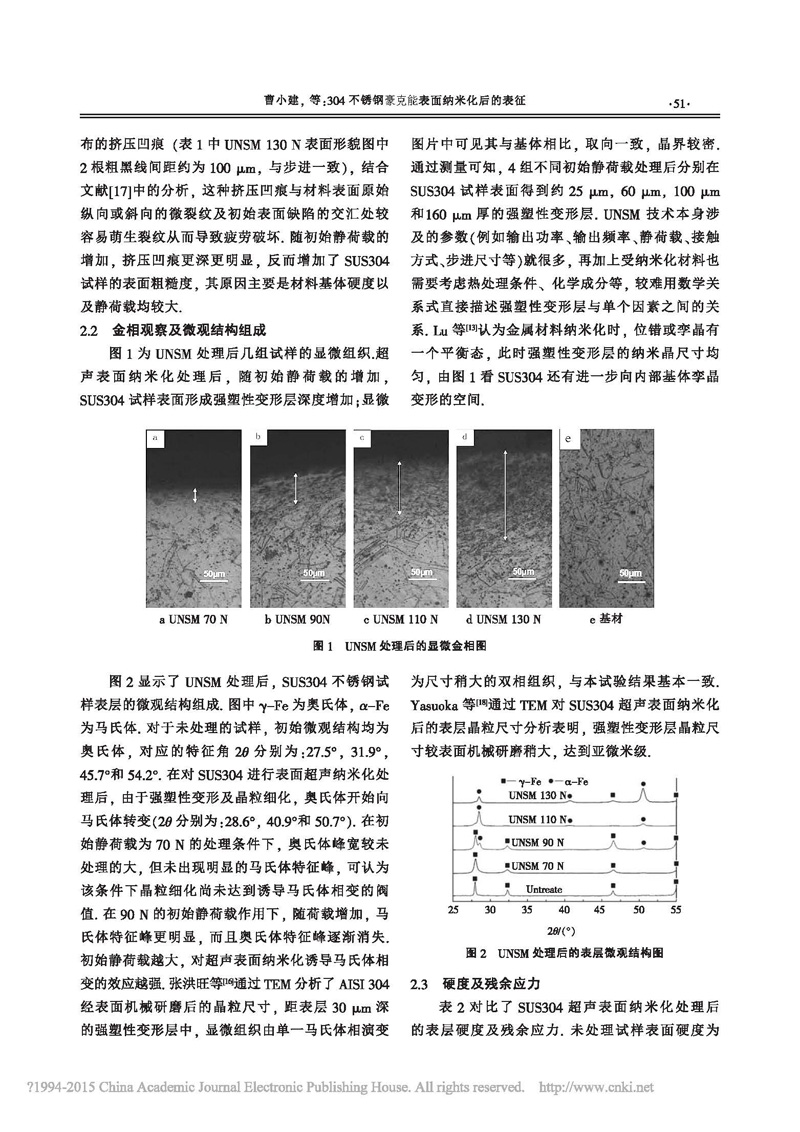

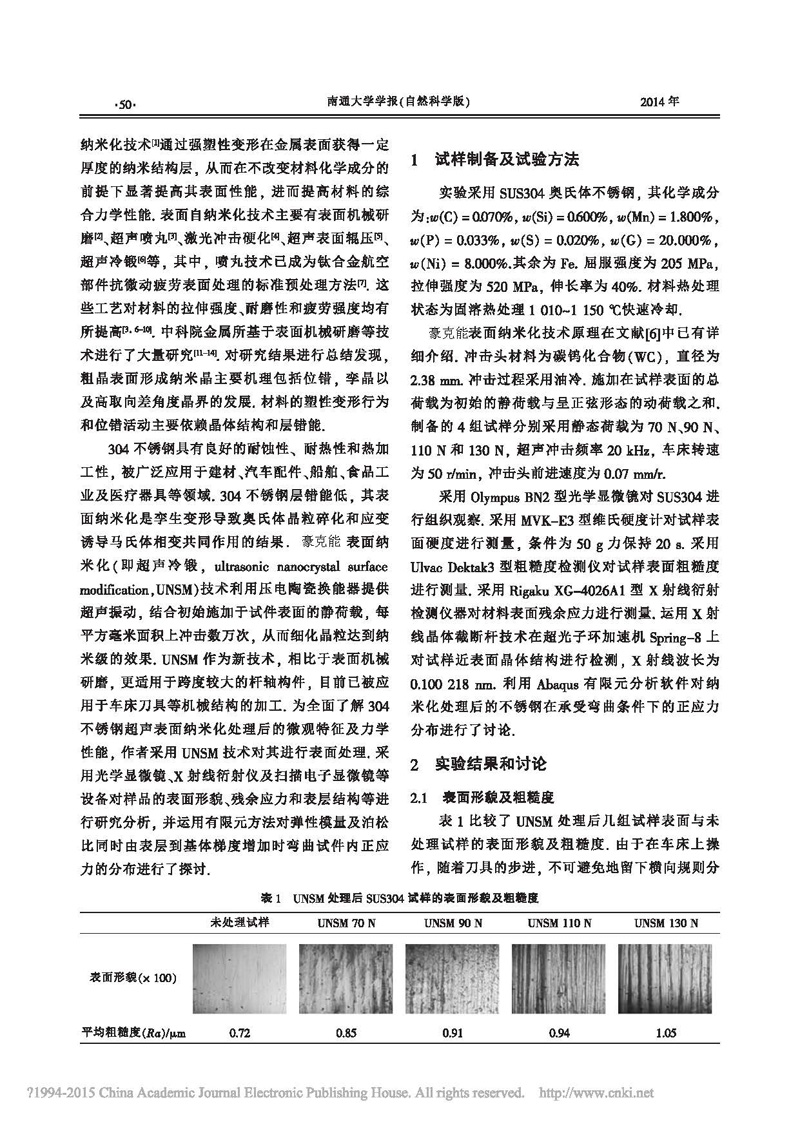

利用豪克能表面納米化技術(ultrasonic nanocrystal surface modification ,UNSM),采用4組靜態載荷(7ON，90 N,110 N，130 N)分別在304不銹鋼表面獲得強塑形變形層，利用光學顯微鏡、掃描電子顯微鏡、XRD等研究了由表層到基體的顯微特征、殘余應力、硬度分布及相組成等.利用有限元方法探討彈性模量及泊松比同時由表層到基體梯度增加時，彎曲試件內的正應力分布.結果表明:隨靜態載荷增大，304不銹鋼表面強塑性變形層深度增加，表面硬度略有增大，表面殘余壓應力增大,y相向α相的轉變效應增強;隨靜荷載增大，試樣表面粗糙度由于靜荷載較大反而有所增加;表面納米化處理后，彎曲試樣截面最大正應力降低，回轉彎曲疲勞條件下能有效提高材料壽命.
關鍵詞:304不銹鋼;豪克能表面納米化;X射線衍射;表征
作者：曹小建，馮磊磊，張宗培，吳豪，陳―晨，郭琳娜
(南通大學建筑工程學院,江蘇南通226019)
